【产品概述】

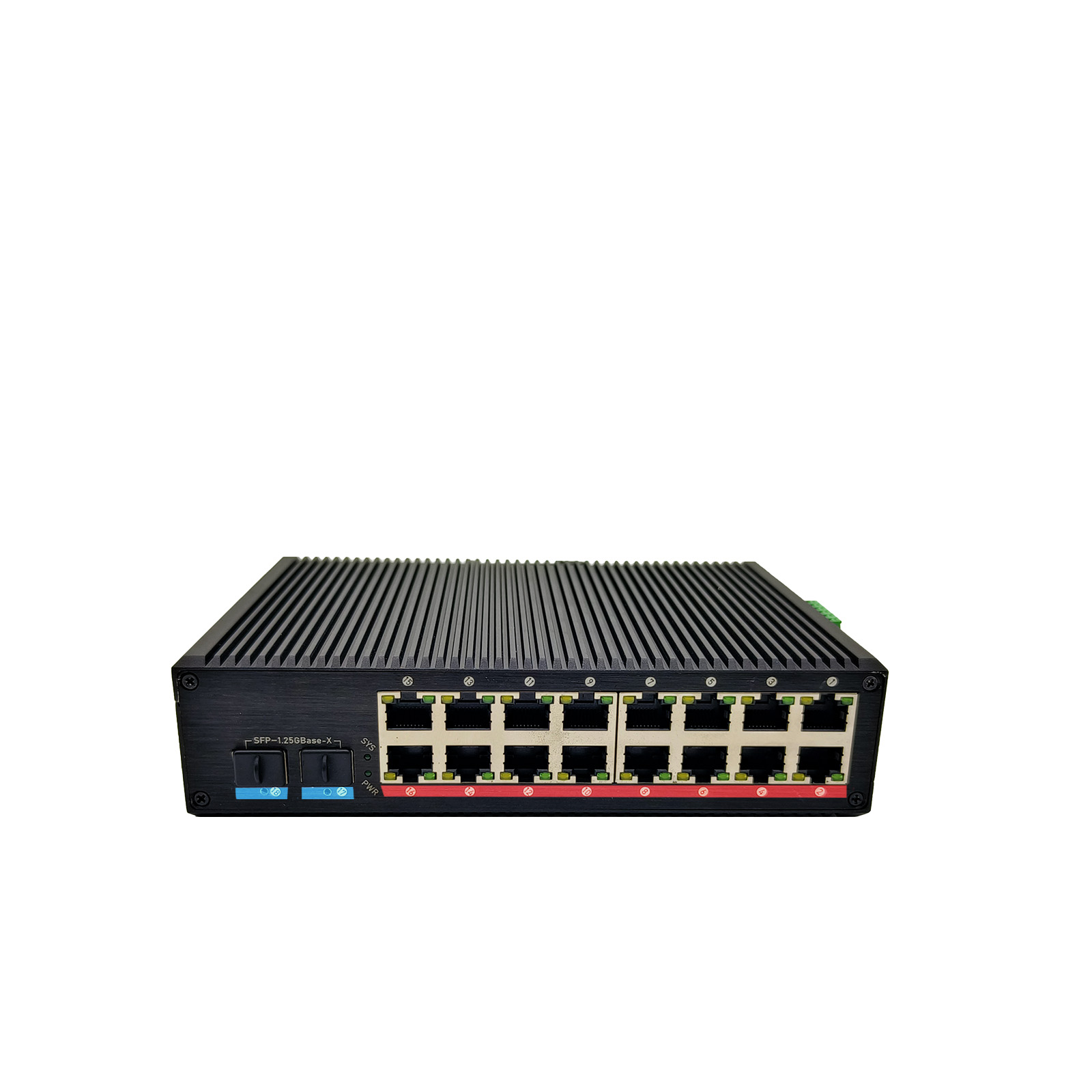

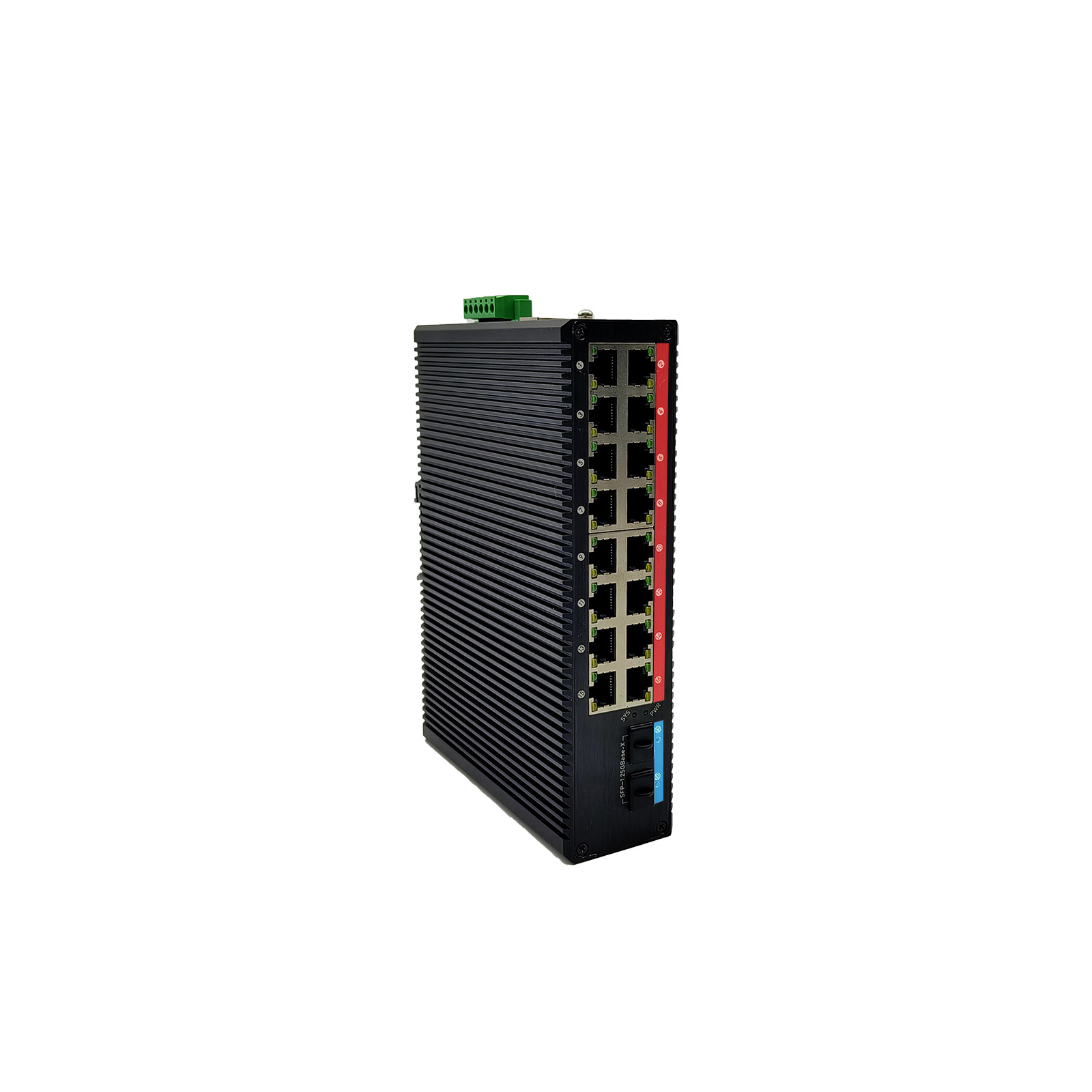

锐信联IS316GP-2GF系列非网管工业PoE交换机，具备16个千兆网口+2个千兆上联SFP光口插槽，其中1-16口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为工业无线AP、网络摄像头、工控IP电话机、PLC模组、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的工业组网环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
IS316GP-2GF交换机均采用铝合金型材外壳，超强散热性能，保障其在户外高温环境下能长时间稳定运行，业务端口均支持6KV静电雷击保护，冗余双电源输入接口，导轨式安装，非网管机型，即插即用，无需配置，使用简单方便；
【产品特性】
Ø 单口PoE功率达30W，af/at自适应，广泛兼容各种网络终端；
Ø 双光口上联端口，远距离传输，适配各种环网/链网组网级联与扩展，联网更简单；
Ø 工业级高带宽交换芯片，高背板，大缓存,减少网络拥塞；
Ø 支持IEEE802.3X全双工智能流控，大码流高清传输无卡顿；
Ø 支持MAC地址自动学习与更新，支持端口自动翻转(Auto MDI/MDI-X)功能；
Ø 业务端口支持6KV防浪涌（防雷）保护、PoE短路和过载保护，使用更安全、放心；
Ø 铝合金型材金属外壳、强劲散热，屏蔽干扰，坚固、防锈更耐用；

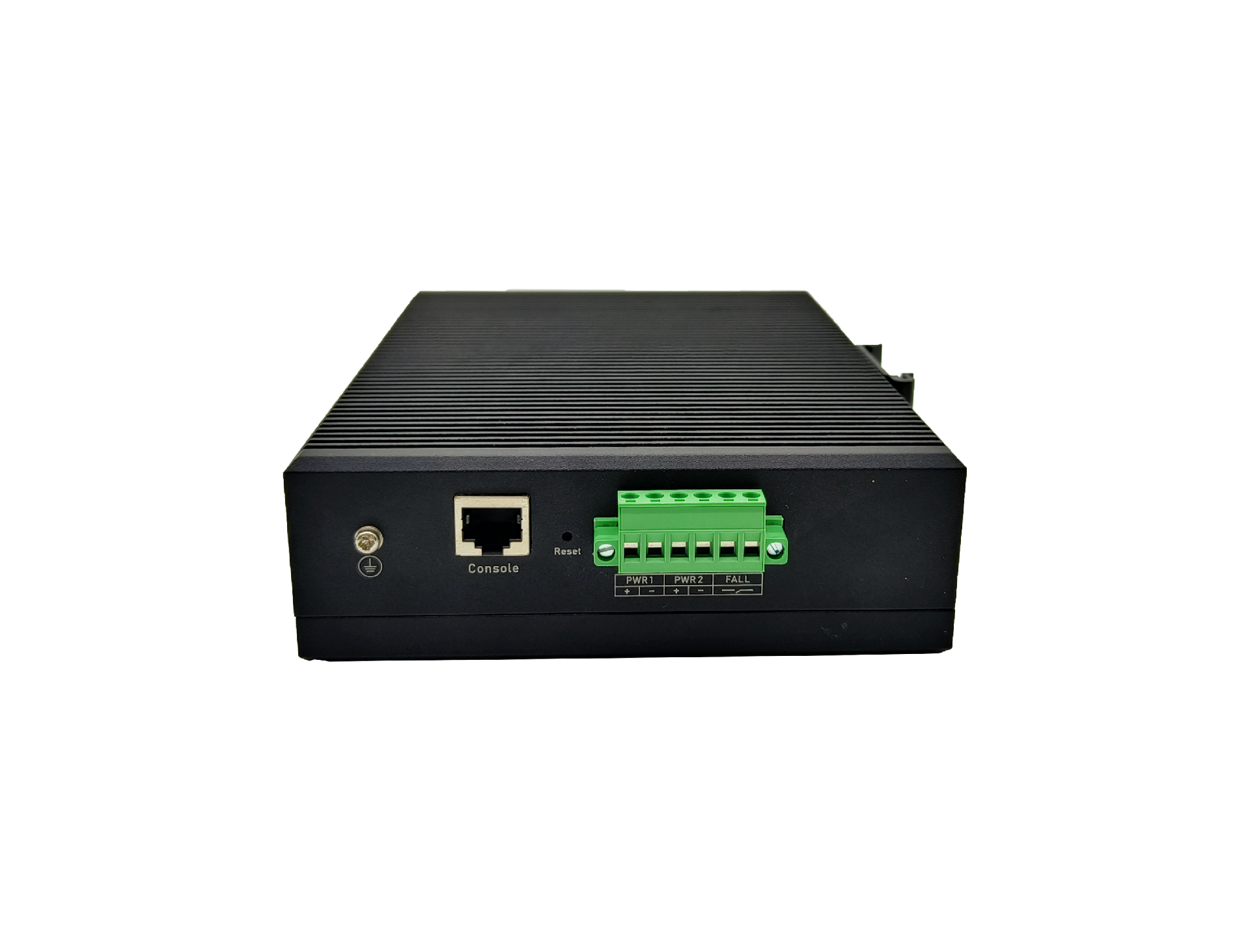

Ø 双DC冗余电源接口，DC48-57V宽电压输入，符合工业环境宽电压需求；

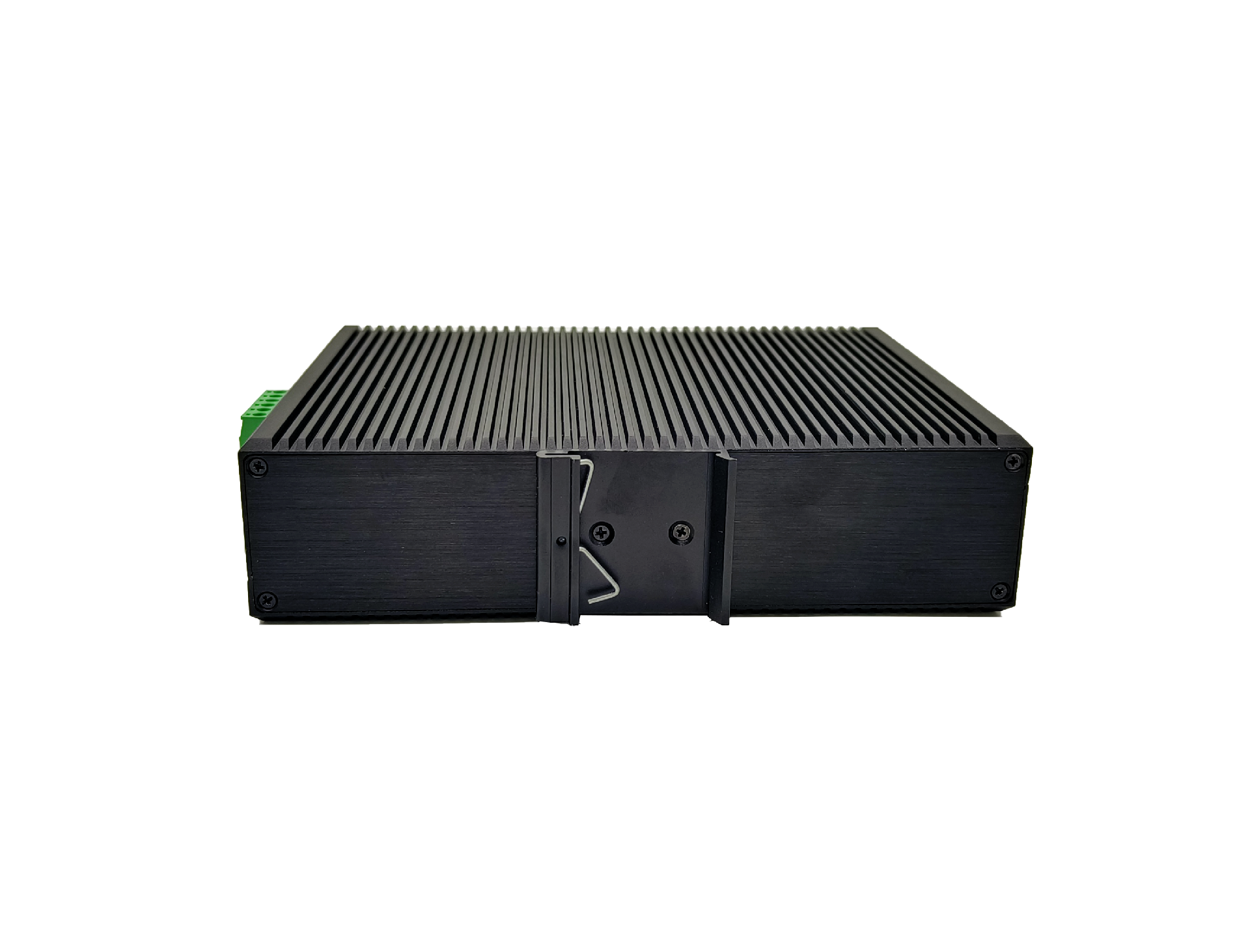

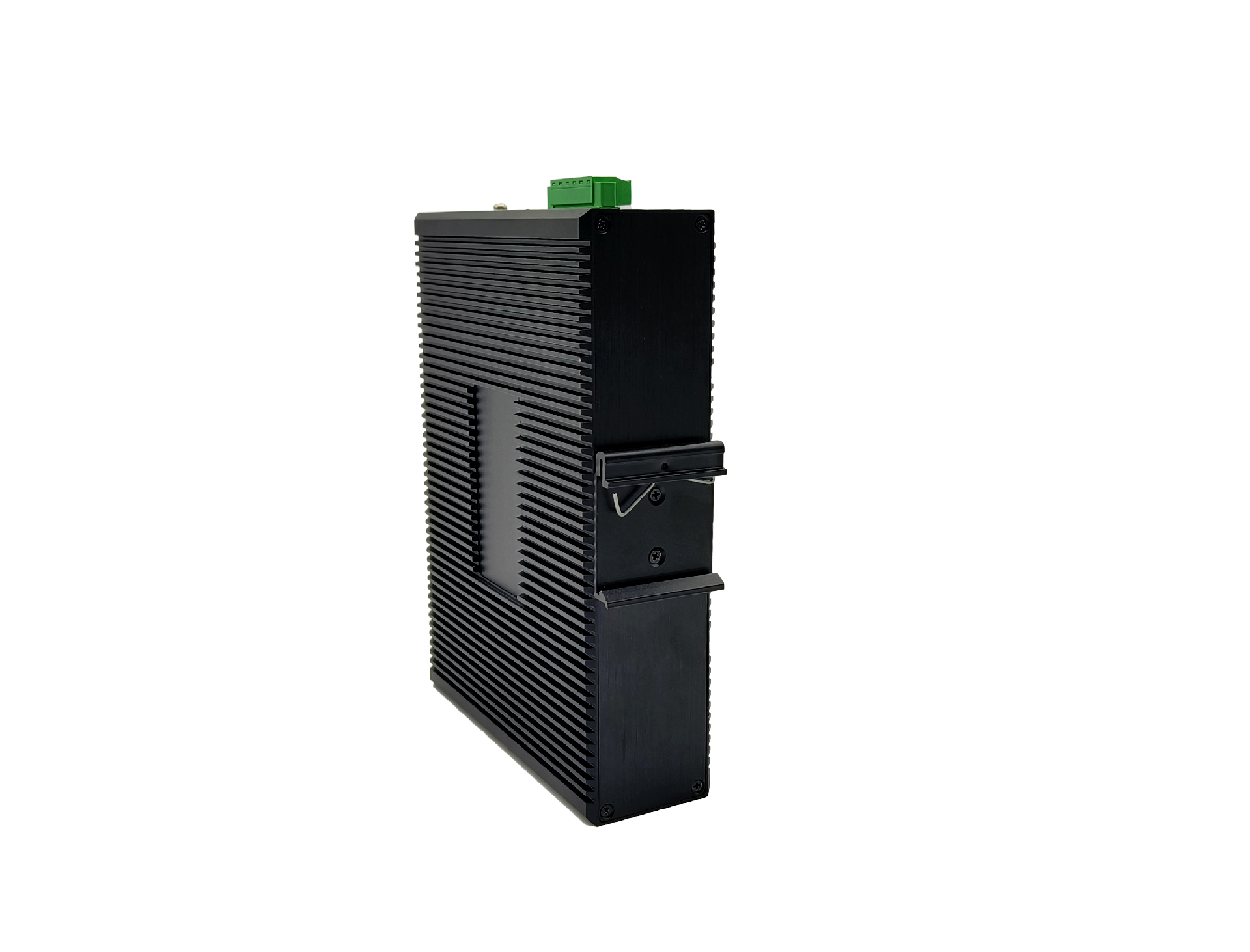

Ø DIN35导轨式安装，IP40防护等级，-40℃到+75℃宽温设计，恶劣环境下应用更稳定可靠；
Ø 低功耗、无风扇静音设计，即插即用，无需配置，使用方便简单。
【技术规格】
型号 | IS316GP-2GF | |
端口特性 | ||
固定端口 | 下行端口 | 16个10/100/1000Base-T RJ45网口 |
上行端口 | 2个1000M SFP光口插槽 | |
PoE端口 | 1-16口支持af/at标准PoE供电，传输距离100米 | |
网口特性 | 1-16口10/100/1000M自适应，全/半双工MDI/MDI-X自适应 | |
双绞线传输 | 10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) | |
光口特性 | 千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC/SC） | |
光缆 | 多模 ：850nm 0～550M ， 50μm/125μm&62.5μm/125μm 单模 ：1310nm 0～40KM ， 1550nm 0～120KM 。9.5μm/125μm | |
交换芯片参数 | ||
网管类型 | 非网管 | |
网络协议 | IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x Flow Control； IEEE 802.3af DTE Power via MDI； IEEE 802.3at DTE Power via MDI； | |
转发模式 | 存储转发（全线速） | |
背板带宽 | 52Gbps（无阻塞） | |
包转发率@64byte | 26.78Mpps | |
MAC地址表 | 8K | |
包转发缓存 | 4.1Mbits | |
巨型帧 | 10Kbytes | |
指示灯 | 电源指示灯：PWR（绿色）；网络指示灯：Link/Act（绿色）；PoE指示灯：PoE（黄色）；光口指示灯：SFP（绿色）。 | |
MTBF | 50万小时 | |
POE与电源特性 | ||
POE端口 | 1-16端口支持IEEE802.3af/at/bt标准POE供电 | |
供电引脚 | 默认1/2(+)，3/6(-)4芯供电 | |
单口最大PoE功率 | 30W，标准IEEE802.3af/at | |
输入电压 | DC48-57V | |
整机功耗 | 待机功耗：＜15W；满载功耗：＜240W@af, 480W@at | |
配套电源 | 默认不配套电源，需另购，建议DC48V/240W或DC48V/480W | |
物理规格参数 | ||
工作温度/湿度 | -40～+75°C；5%～90% RH无凝结 | |
存储温度/湿度 | -40～+85°C；5%～95% RH无凝结 | |
外观尺寸（L*W*H） | 195*145*48mm | |
净重/毛重 | ＜1.5kg / ＜2.0kg | |
安装方式 | 桌面式，导轨式安装 | |
产品认证与质保 | ||
防雷/防护等级 | 端口防雷：6KV 8/20us；防护等级：IP40 | |
适用工业标准 | IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class A IEC61000-6-2（通用工业标准） | |
机械特性 | IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） | |
安规认证 | CE，FCC，RoHS，CCC | |
质保期 | 4年 | |
【包装清单】
包装清单 | 物品名称 | 数量 | 单位 |
16+2F千兆工业POE交换机 | 1 | 台 | |
快速使用指南 | 1 | 份 | |
保修卡与合格证 | 1 | 份 |
【订购信息】
设备名称 | 设备信息 | 建议配套电源 |
IS316GP-2GF | 非网管16个10/100/1000M 网口+ 2个千兆上联SFP光口插槽，工业POE交换机，1-16口支持IEEE 802.3af/at 国际标准，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。 | 48V/240W/240W |
注：默认不配套电源，如需选配，请联系经销商或业务经理 | ||
