【产品概述】

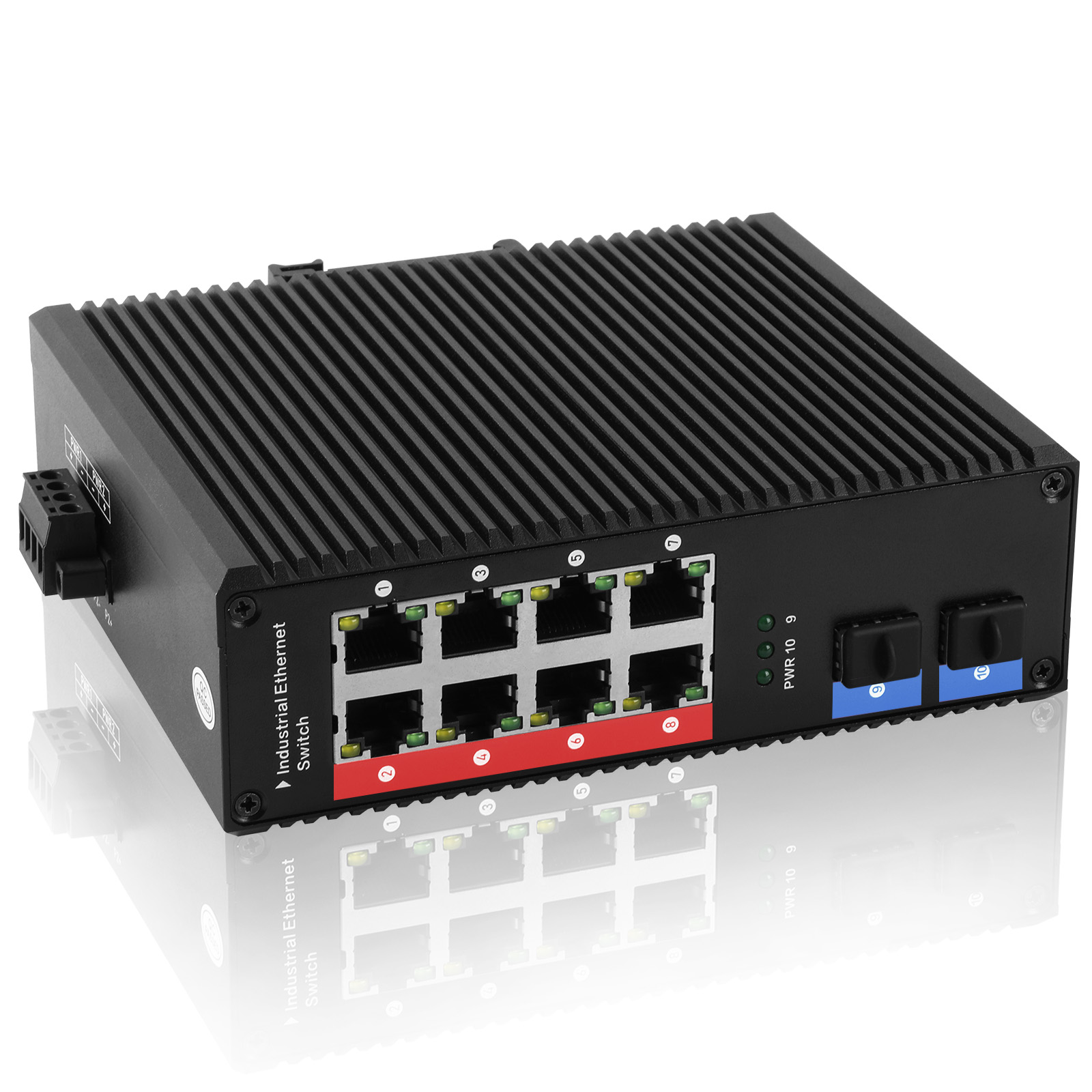

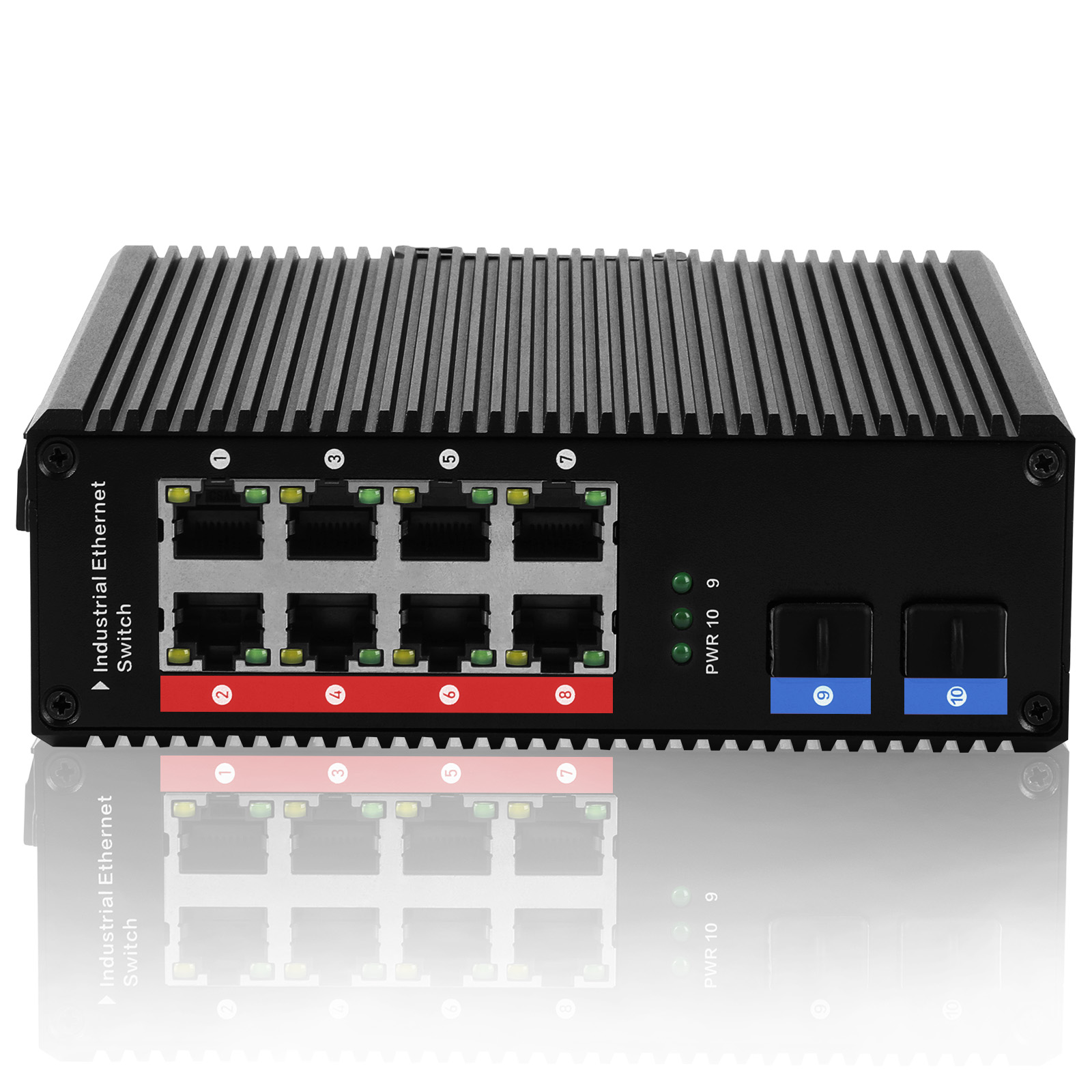

锐信联IS308GP-2GF系列非网管工业PoE交换机,具备8个千兆网口+2个千兆上联SFP光口插槽,其中1-8口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为工业无线AP、网络摄像头、工控IP电话机、PLC模组、工业传感器等POE终端设备供电,满足对高密度PoE供电有需求的工业组网环境,适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
IS308GP-2GF交换机均采用铝合金型材外壳,超强散热性能,保障其在户外高温环境下能长时间稳定运行,业务端口均支持6KV静电雷击保护,冗余双电源输入接口,导轨式安装,非网管机型,即插即用,无需配置,使用简单方便;
【产品特性】
Ø 单口PoE功率达30W,af/at自适应,广泛兼容各种网络终端;
Ø 双光口上联端口,远距离传输,适配各种环网/链网组网级联与扩展,联网更简单;
Ø 工业级高带宽交换芯片,高背板,大缓存,减少网络拥塞;
Ø 支持IEEE802.3X全双工智能流控,大码流高清传输无卡顿;
Ø 支持MAC地址自动学习与更新,支持端口自动翻转(Auto MDI/MDI-X)功能;
Ø 业务端口支持6KV防浪涌(防雷)保护、PoE短路和过载保护,使用更安全、放心;
Ø 铝合金型材金属外壳、强劲散热,屏蔽干扰,坚固、防锈更耐用;
Ø 双DC冗余电源接口,DC48-57V宽电压输入,符合工业环境宽电压需求;

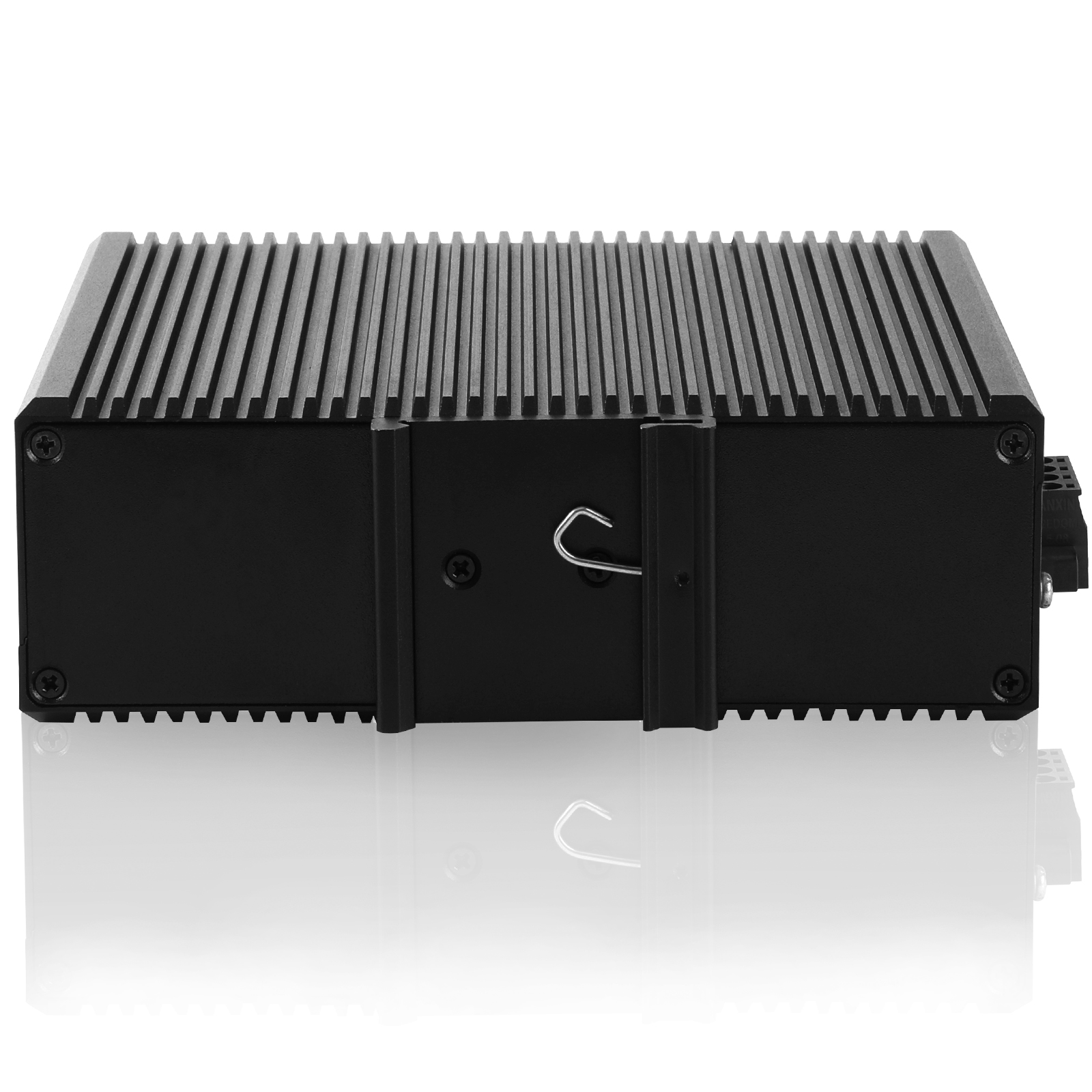

Ø DIN35导轨式安装,IP40防护等级,-40℃到+75℃宽温设计,恶劣环境下应用更稳定可靠;
Ø 低功耗、无风扇静音设计,即插即用,无需配置,使用方便简单。
【技术规格】
型号 | IS304GP-2GF | IS308GP-2GF | ||
端口特性 | ||||
固定端口 | 下行端口 | 4个10/100/1000Base-T RJ45网口 | 8个10/100/1000Base-T RJ45网口 | |
上行端口 | 2个1000M SFP光口插槽 | |||
PoE端口 | 1-4口支持af/at标准PoE供电,传输距离100米 | 1-8口支持af/at标准PoE供电,传输距离100米 | ||
网口特性 | 1-4/1-8口10/100/1000M自适应,全/半双工MDI/MDI-X自适应 | |||
双绞线传输 | 10BASE-T:Cat3,4,5 UTP(≤100 meter) 100BASE-TX:Cat5 or later UTP(≤100 meter) 1000BASE-T:Cat5e or later UTP(≤100 meter) | |||
光口特性 | 千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC/SC) | |||
光缆 | 多模 :850nm 0~550M , 50μm/125μm&62.5μm/125μm 单模 :1310nm 0~40KM , 1550nm 0~120KM 。9.5μm/125μm | |||
交换芯片参数 | ||||
网管类型 | 非网管 | |||
网络协议 | IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x Flow Control; IEEE 802.3af DTE Power via MDI; IEEE 802.3at DTE Power via MDI; | |||
转发模式 | 存储转发(全线速) | |||
背板带宽 | 12Gbps(无阻塞) | 20Gbps(无阻塞) | ||
包转发率@64byte | 8.928Mpps | 14.88Mpps | ||
MAC地址表 | 2K | 8K | ||
包转发缓存 | 2Mbits | |||
巨型帧 | 9.2Kbytes | |||
指示灯 | 电源指示灯:PWR(绿色);网络指示灯:Link/Act(绿色);PoE指示灯:PoE(黄色);光口指示灯:SFP(绿色)。 | |||
MTBF | 50万小时 | |||
POE与电源特性 | ||||
POE端口 | 1-4端口支持IEEE802.3af/at标准POE供电 | 1-8端口支持IEEE802.3af/at标准POE供电 | ||
供电引脚 | 默认1/2(+),3/6(-)4芯供电 | |||
单口最大PoE功率 | 30W,标准IEEE802.3af/at | |||
输入电压 | DC48-57V | |||
整机功耗 | 待机功耗:<5W;满载功耗:<60W@af, 120W@at | 待机功耗:<10W;满载功耗:<120W@af, 240W@at | ||
配套电源 | 默认不配套电源,需另购,建议DC48V/60W或DC48V/120W | 默认不配套电源,需另购,建议DC48V/120W或DC48V/240W | ||
物理规格参数 | ||||
工作温度/湿度 | -40~+75°C;5%~90% RH无凝结 | |||
存储温度/湿度 | -40~+85°C;5%~95% RH无凝结 | |||
外观尺寸(L*W*H) | 135*95*35mm | 150*125*48mm | ||
净重/毛重 | <0.5kg / <0.8kg | <1.0kg / <1.3kg | ||
安装方式 | 桌面式,导轨式安装 | |||
产品认证与质保 | ||||
防雷/防护等级 | 端口防雷:6KV 8/20us;防护等级:IP40 | |||
适用工业标准 | IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC61000-4-3(RS):10V/m(80~1000MHz) IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV IEC61000-4-6(射频传导):10V(150kHz~80MHz) IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s IEC61000-4-9(脉冲磁场):1000A/m IEC61000-4-10(阻尼振荡):30A/m 1MHz IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV IEC61000-4-16(共模传导):30V持续;300V,1s FCC Part 15/CISPR22(EN55022):Class A IEC61000-6-2(通用工业标准) | |||
机械特性 | IEC60068-2-6(抗振动) IEC60068-2-27(抗冲击) IEC60068-2-32(自由下落) | |||
安规认证 | CE,FCC,RoHS,CCC | |||
质保期 | 4年 |
【包装清单】
包装清单 | 物品名称 | 数量 | 单位 |
8+2F千兆工业POE交换机 | 1 | 台 | |
快速使用指南 | 1 | 份 | |
保修卡与合格证 | 1 | 份 |
【订购信息】
设备名称 | 设备信息 | 建议配套电源 |
IS304GP-2GF | 非网管4个10/100/1000M 网口+ 2个千兆上联SFP光口插槽,工业POE交换机,1-4口支持IEEE 802.3af/at 国际标准,支持双DC冗余电源输入(凤凰端子连接),支持导轨式安装。 | 48V/60W/120W |
IS308GP-2GF | 非网管8个10/100/1000M 网口+ 2个千兆上联SFP光口插槽,工业POE交换机,1-8口支持IEEE 802.3af/at 国际标准,支持双DC冗余电源输入(凤凰端子连接),支持导轨式安装。 | 48V/120W/240W |
注:默认不配套电源,如需选配,请联系经销商或业务经理 |
