【产品概述】

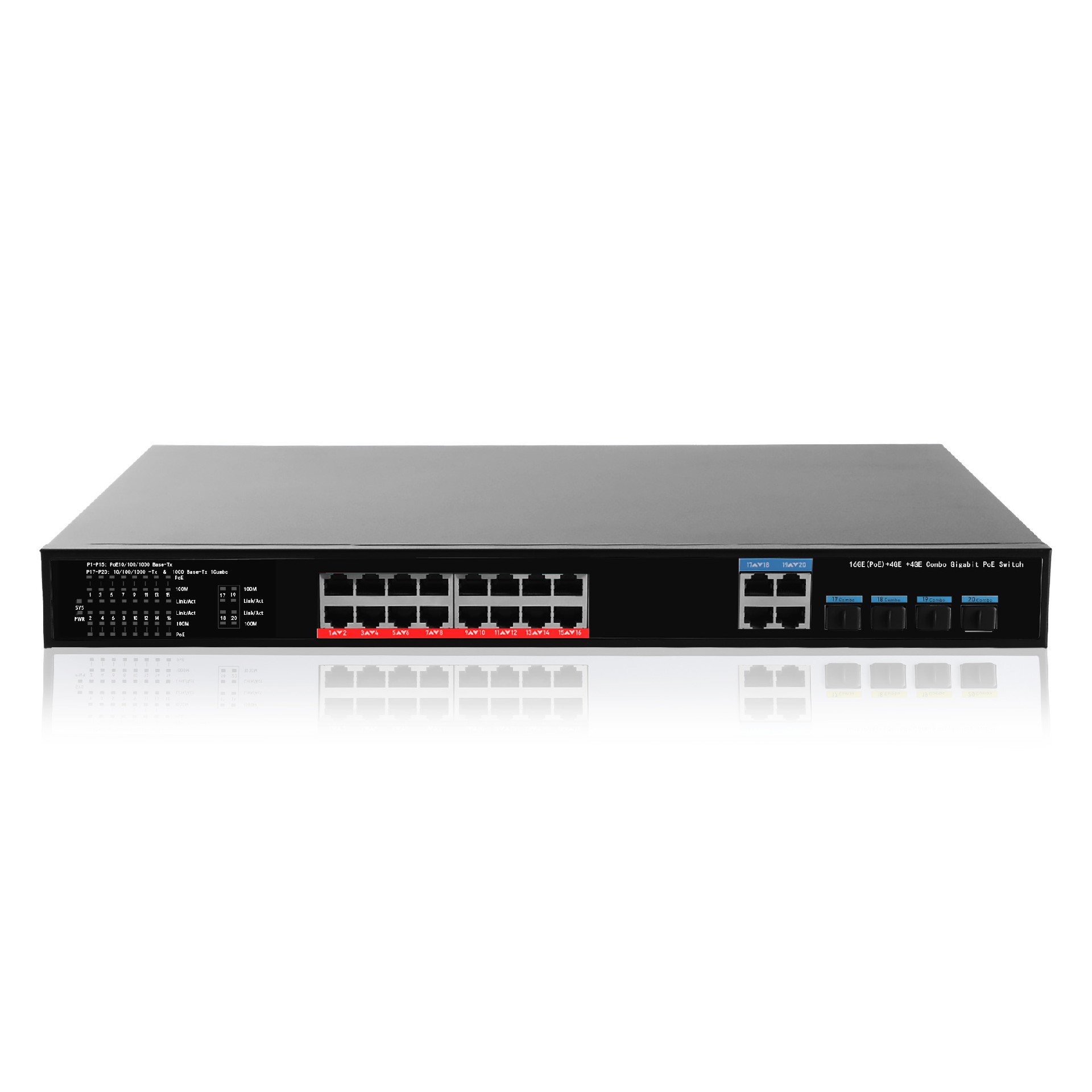

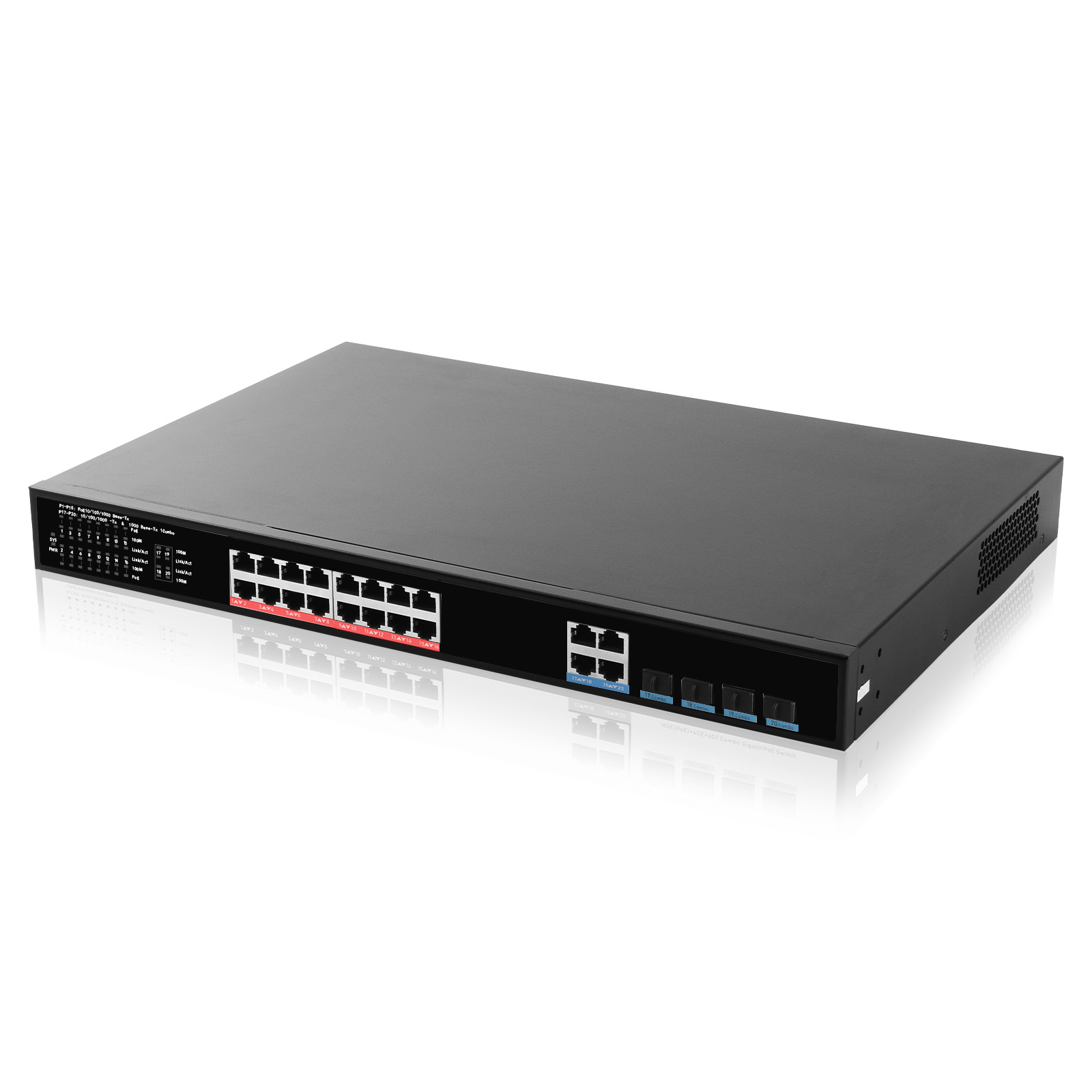

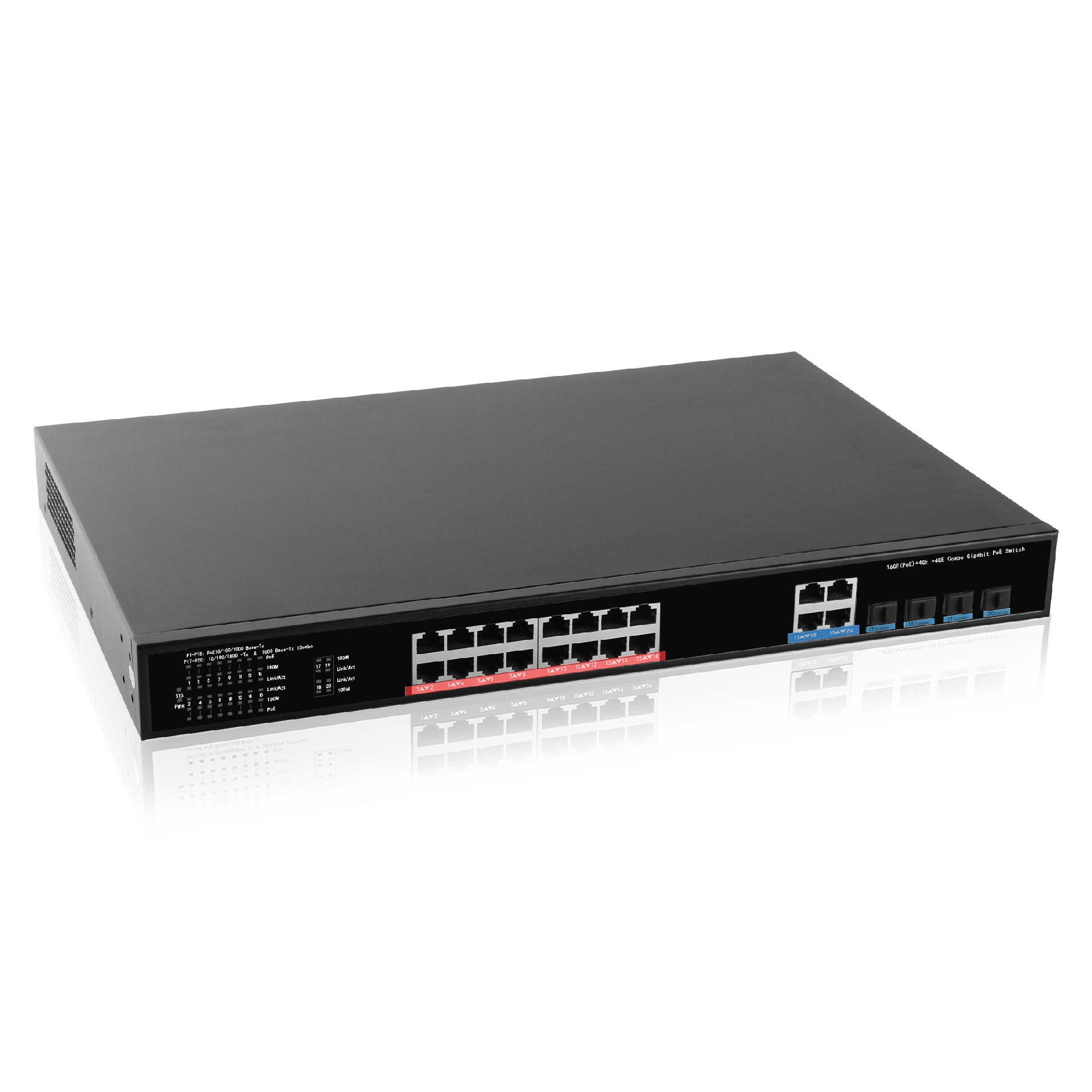

锐信联S316GP-4G4F系列非网管PoE交换机,具备16个千兆网口+4个千兆光电复用上联口(4光4电),其中1-16口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W。S316GP-4G4F业务端口均支持4KV静电雷击保护,全千兆高速传输,满足不同用户需求;作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、IP电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区、小区及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;
【产品特性】
Ø 单口PoE功率达30W,af/at自适应,广泛兼容各种网络终端;
Ø 光电混合上联端口,灵活适配网线和光纤连接,适配各种组网级联与扩展,联网更简单;
Ø 全千兆高速率传输,10/100M兼容,高带宽传输稳定有保障,满足不同用户需求;
Ø 企业级高带宽交换芯片,高背板,大缓存,减少网络拥塞;
Ø 支持IEEE802.3X全双工智能流控,大码流高清传输无卡顿;
Ø 支持MAC地址自动学习与更新,支持端口自动翻转(Auto MDI/MDI-X)功能;
Ø 业务端口支持4KV防浪涌(防雷)保护、PoE短路和过载保护,使用更安全、放心;
Ø 精钢锻造金属外壳、屏蔽干扰,强劲散热,坚固、防锈更耐用;
Ø 即插即用,无需配置,使用方便简单。
【技术规格】
型号 | S316GP-4G4F | S324GP-4G4F | |
端口特性 | |||
固定端口 | 下行端口 | 16个10/100/1000Base-T RJ45网口 | 24个10/100/1000Base-T RJ45网口 |
上行端口 | 4个10/100/1000Base-T RJ45网口+4个1000M SFP光口插槽(复用口) | ||
PoE端口 | 1-16支持af/at标准PoE供电,传输距离100米 | 1-24支持af/at标准PoE供电,传输距离100米 | |
网口特性 | 1-16/1-24口10/100/1000M自适应,全/半双工MDI/MDI-X自适应 | ||
双绞线传输 | 10BASE-T:Cat3,4,5 UTP(≤100 meter) 100BASE-TX:Cat5 or later UTP(≤100 meter) 1000BASE-T:Cat5e or later UTP(≤100 meter) | ||
光口特性 | 千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC/SC) | ||
光缆 | 多模:850nm/0~550M,50μm/125μm&62.5μm/125μm 单模:1310nm/0~40KM,1550nm/0~120KM,9.5μm/125μm | ||
交换芯片参数 | |||
网管类型 | 非网管 | ||
网络协议 | IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3x Flow Control; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE 802.3af DTE Power via MDI; IEEE 802.3at DTE Power via MDI; | ||
转发模式 | 存储转发(全线速) | ||
背板带宽 | 56Gbps(无阻塞) | ||
包转发率@64byte | 29.76Mpps | 41.66Mpps | |
MAC地址表 | 8K | ||
包转发缓存 | 4Mbits | ||
巨型帧 | 10Kbytes | ||
指示灯 | 电源指示灯:PWR(绿色);网络指示灯:1-16/1-24(绿色),PoE指示灯:1-16/1-24(绿色);光口指示灯:17-20/25-28(绿色) | ||
MTBF | 10万小时 | ||
POE与电源特性 | |||
POE端口 | 1-16端口支持IEEE802.3af/at标准POE供电 | 1-24端口支持IEEE802.3af/at标准POE供电 | |
供电引脚 | 默认1/2(+),3/6(-)4芯供电 | ||
单口最大PoE功率 | 30W,标准IEEE802.3af/at | ||
总功率/输入电压 | 250W (AC100-240V) | 300W (AC100-240V) | |
整机功耗 | 待机功耗:<15W;满载功耗:<250W | 待机功耗:<18W;满载功耗:<300W | |
配套电源 | 内置开关电源 AC:100~240V 50-60Hz 5.0A | 内置开关电源 AC:100~240V 50-60Hz 5.5A | |
物理规格参数 | |||
工作温度/湿度 | -20~+55°C;5%~90% RH无凝结 | ||
存储温度/湿度 | -40~+75°C;5%~95% RH无凝结 | ||
外观尺寸(L*W*H) | 440*290*45mm | ||
净重/毛重 | <4.3kg / <4.8kg | <4.5kg / <5.0kg | |
安装方式 | 桌面式,机架式安装 | ||
产品认证与质保 | |||
防雷/防护等级 | 端口防雷:4KV 8/20us;防护等级:IP30 | ||
安规认证 | CE,FCC,RoHS,CCC | ||
质保期 | 2年 |
【包装清单】
包装清单 | 物品名称 | 数量 | 单位 |
16+4Combo全千兆智能POE交换机 | 1 | 台 | |
AC电源线 | 1 | 根 | |
安装挂耳 | 1 | 对 | |
快速使用指南 | 1 | 份 | |
保修卡与合格证 | 1 | 份 |
【订购信息】
设备名称 | 设备信息 | 标配电源 |
S316GP-4G4F | 非网管16个10/100/1000M 网口+ 4个千兆光电复用(4光4电)上联口PoE交换机,1-16口支持IEEE 802.3af/at国际标准。内置电源,支持1U机架式安装 | 250W |
S324GP-4G4F | 非网管24个10/100/1000M 网口+ 4个千兆光电复用(4光4电)上联口PoE交换机,1-24口支持IEEE 802.3af/at国际标准。内置电源,支持1U机架式安装 | 300W/400W |
